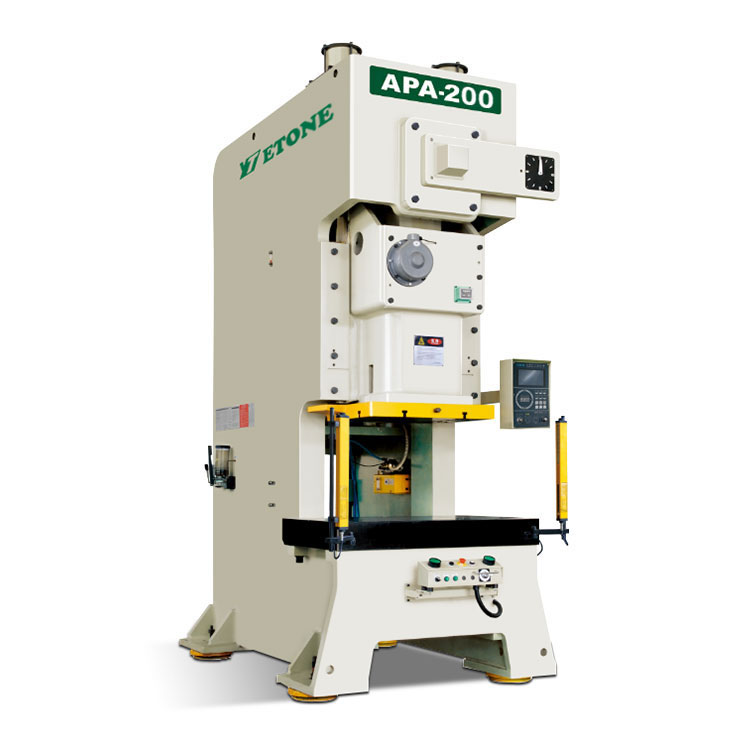

Single Crank Punch Press

Jednoklikový lis je konstrukce rámu s vysokou tuhostí, svařený z vysoce kvalitní oceli a zpracovaný procesem eliminace vnitřního pnutí. Zlepšete stabilitu a spolehlivost stroje. Střed pohonu je zarovnán se středem stroje, aby bylo zajištěno přesné a stabilní děrování. Kromě čínského domácího trhu jsou naše lisy vyváženy také na Střední východ, do Evropy a Ameriky.

Odeslat dotaz

Popis výrobku

Single Crank Punch Press

1. Popis produktu

Jednoklikový lis je konstrukce rámu s vysokou tuhostí, svařený z vysoce kvalitní oceli a zpracovaný procesem eliminace vnitřního pnutí. Zlepšete stabilitu a spolehlivost stroje. Střed pohonu je zarovnán se středem stroje, aby bylo zajištěno přesné a stabilní děrování. Kromě čínského domácího trhu jsou naše lisy vyváženy také na Střední východ, do Evropy a Ameriky.

2. Vlastnosti produktu:

(1) Pro zajištění relativní stability provozu stroje jsou použity dvě kluzné kolejnice a konstrukce vyvažovacího zařízení

(2) Přesnost matrice může být až 0,1 mm a je bezpečná, pohodlná a spolehlivá

(3) Klikový hřídel, ozubené kolo, ojnice atd. jsou zpracovány oxidací a broušením a mají extrémně vysokou komplexnost a odolnost proti opotřebení;

(4) Vysoce citlivé a spolehlivé spojkové/brzdové zařízení a mezinárodně vedoucí dvojitý solenoidový ventil a zařízení na ochranu proti přetížení jsou použity k zajištění přesnosti a bezpečnosti provozu a zastavení lisovacího saně;

(5ï¼‰Struktura stroje je navržena přiměřeně, což je výhodné pro automatické výrobní ionty, snižuje náklady a zvyšuje efektivitu;

(6) Pokročilá koncepce designu, nízká hlučnost, nízká spotřeba a úspora energie

3. Parametr produktuï¼š

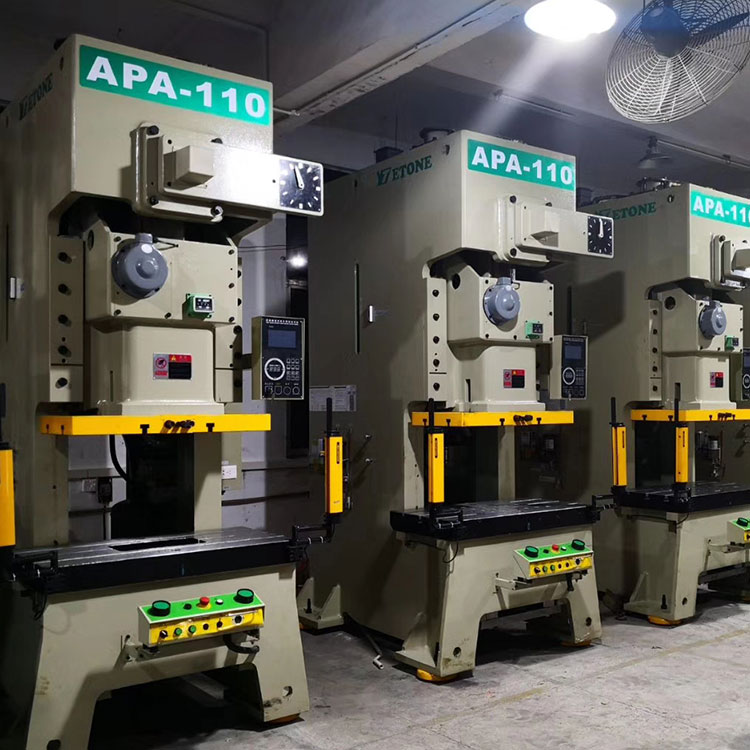

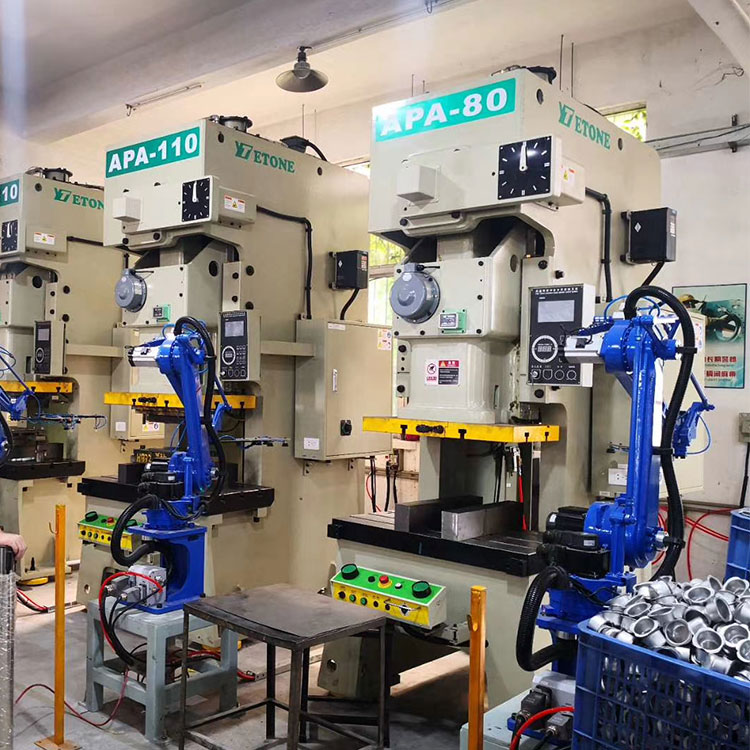

název			APA-80		APA-110	APA-160
Modelka			Vtyp	Htyp	Vtypjá Htyp	VtypHtyp
Tónáž		Tón	80		110	160
Jmenovitý tonážní bod		mm	4	2	6 3	6 13
Variabilní rychlost		s.p.m	35-80	80-120	30-60 60-90	20-50 40-70
	Stabilní rychlost	s.p.m	65		50	35
Mrtvice		mm	150	70	180 80	200 90
Max výška matrice		mm	340	380	360 410	400 450
Úpravy jezdců		mm	80		80	100
Velikost snímku		mm	560 x 420 x 70		650x470x80	700x550x90
Velikost podložky		mm	1000x550x90		1150x600x110	1250x760x140
Otvor pro rukojeť matrice		mm	50		50	50
Hlavní motor		kw	7.5		11	15
Zařízení pro nastavení posuvníku		HP
Aplikovaný tlak vzduchu		kg/cm2	6		6	6
Přesnost lisu			GB(JIS)1třída		GB(JIS)1třída	GB(JIS)1třída
Velikost (DxŠxV)		mm	1800 x 1180 x 280 0		1 900 x 13 0 0 x 3 200	2300x140x3650
Kapacita lisovacího polštáře		Tón	3.6		6.3	10
Zdvih zemnícího polštáře		mm	70		80	80
Efektivní oblast lisovacího polštáře		mm2	450 x 310		500x350	650 x 420
