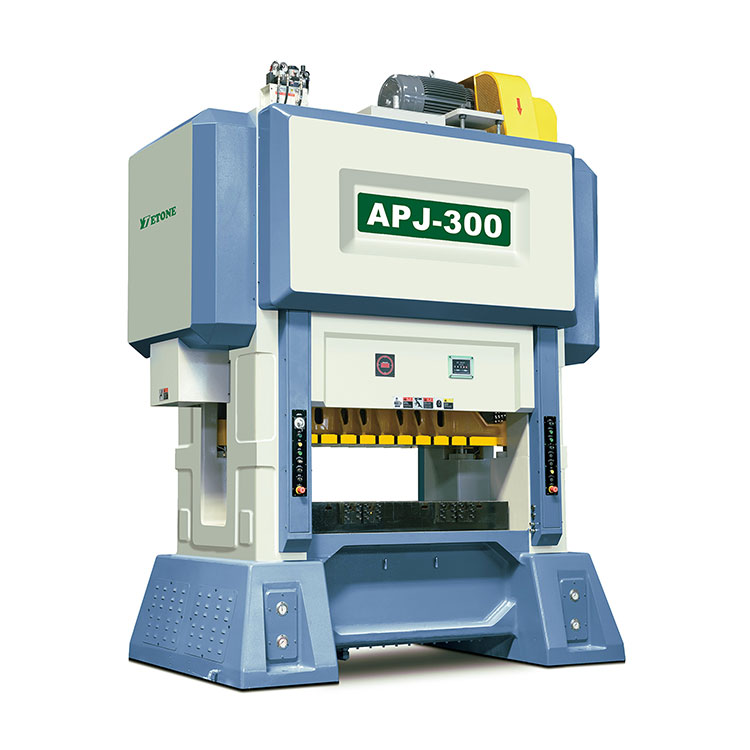

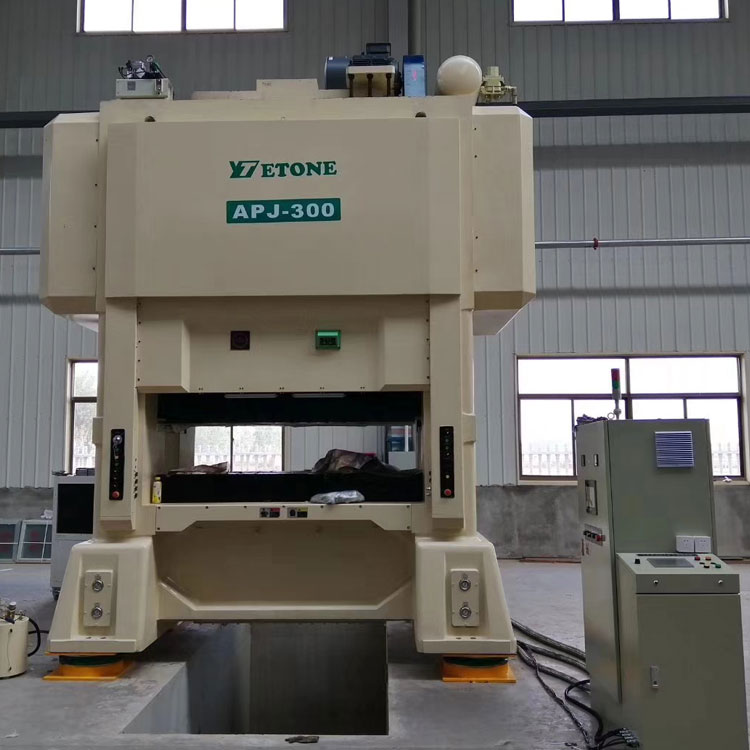

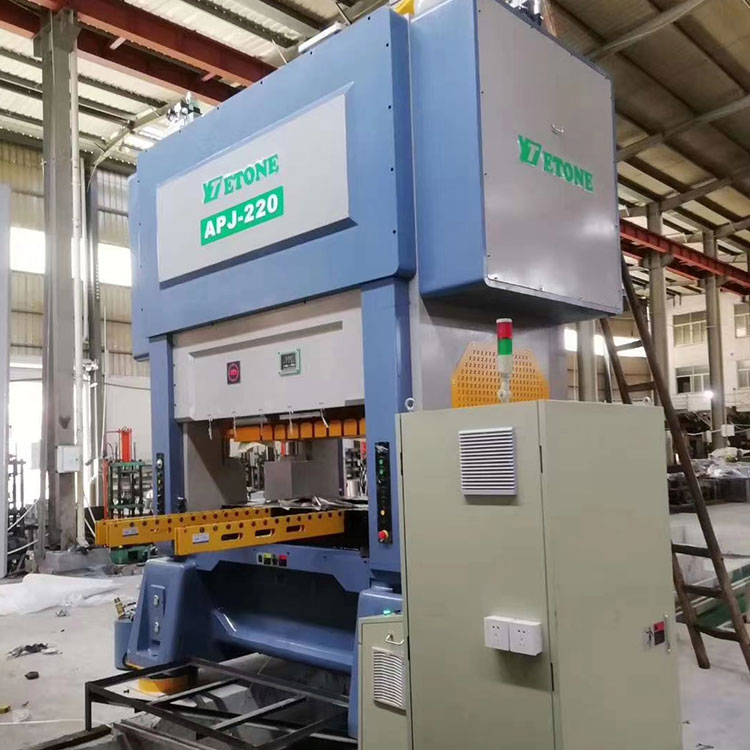

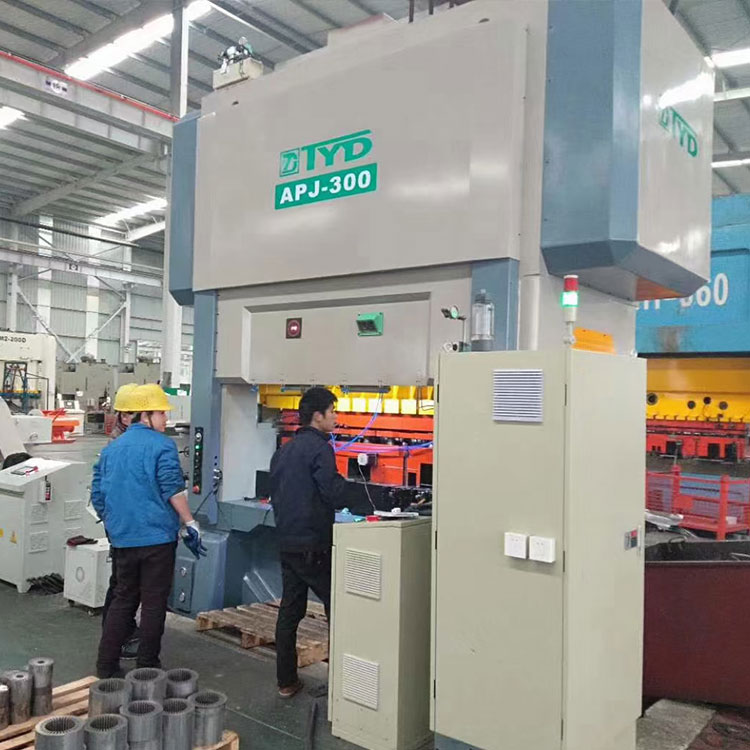

Motor Laminační děrovací lis

Motorový laminovací lis je určen pro vrstvené rotory a statory různých druhů motorů. Je to vysoká rychlost, vysoká přesnost. Převodový typ, posuv vačkového indexovacího válečku je poskytován pro široký rozsah rozteče posuvu. Naše vysokorychlostní lisy, vysokorychlostní laminovací lisy, přímé vysokorychlostní dvouklikové lisy od 25 tun do 500 tun, používané při výrobě laminátových rotorů a statorů elektromotorů. Zachovává stabilní a efektivní funkci lisování statoru a rotoru velkých rozměrů, laminování pro generátorový motor a průmyslový motor ve velké tonážní oblasti lisu po mnoho let.

Odeslat dotaz

Popis výrobku

Motor Laminační děrovací lis

1. Představení produktu

Použití komponent Lamination Stamping Complete Line Machine, jako jsou ložiska FAG Germany, NSK Japan nebo NTN Japan v Japonsku, jeho vysoká přesnost, vysoká životnost pro zajištění dlouhodobé stability a provozuschopnosti nosných členů.

V dnešní době stále více továren používá laminovací lisovací stroj na kompletní linku. Štípací podavač je nezbytnou součástí stroje na laminaci lisování kompletní linky. Na trhu je mnoho druhů podavačů a mnoho stylů. Každý ví, co znamená slovo „krmítko“, ale málokdo ho používá správně.

Nyní je na trhu mnoho typů a specifikací podavačů klipů. První volbou je znát klíčové body instalace podavače klipů. Směr instalace podavače klipů by měl být zleva doprava. Poloha instalace a konec automatického podávacího hřídele by měly být vlevo. Don't misplace it.Hot Tags: laminace lisování kompletní linka stroj, dobrý výrobce značky, dobrá továrna,

2. Parametr produktu

		APJ-220	APJ-300	APJ-350	APJ-400	APJ-450
Tonáž	tón	220	300	350	400	450
Cestovat	mm	30	30	30	30-50	30-50
Počet úderů za minutu	s.p.m	150-600	150-400	150-350	150-350	150-300
Nižší velikost stolu	mm	1900x1000	2200x1000	2400x1000	2800 x 1200	3000 x 1200
Zaslepovací otvor	mm	1400x300	2000x300	2200 x 300	2200 x 400	2500x400
Oblast posuvného bloku	mm	1900x750	2200 x 900	2400 x 900	2800 x 1100	3000 x 1100
Zdvih nastavení výšky matrice	mm	370-420	400-450	400-450	420-480	450-500
Motor nastavení výšky matrice	kw	1.5	2.2	2.2	3.7	3.7
Výška krmné linky	mm	200 åœŸ50	210 åœŸ50	210å£«50	220 åœŸ50	270 åœŸ50
Hlavní motor	kw	45	55	55	75	75

3. Periferní zařízení


Dvouhlavý odvíječ	žehlička	Podavač ozubených kol

	P=délka podávání
	D=70 (průměr hnacího kola)
	N1=počet zubů prvního ozubeného kola
	N2=počet zubů druhého ozubeného kola
	N3=počet zubů třetího ozubeného kola
	N4=počet zubů čtvrtého rychlostního stupně

Šířka materiálu	mm	Max 0,150	Max.200	Max. 300	Max.400
Materiál vnější průměr	mm	Max.1200	Max 1200	Maximálně 1200	Maximálně 1200
Vnitřní průměr materiálu	mm	450-520	450-520	450-520	450-520
Rychlost materiálu	M/min	1-60	1-60	1-60	1-60
Hmotnost materiálu		500 kg x 2	1QQQkg X 2	2000 kg x 2	3000 kg X 2
Vyrovnávací váleček	ks	11	11	11	11
Řídící motor		1,5 kw	2 2kw	22kw	30 kw

4.Dvouhlavý odvíječ

Popis výkonu

Model se skládá ze tří částí: tělesa vřetenové skříně, vřetenové skříně a unašeče, z nichž je vřetenová skříň integrální a má velkou osovou vzdálenost. Vyznačuje se funkcemi, jako je malý objem, malý půdorys, pohodlné nakládání a flexibilní použití

Dvojitá závěsná konstrukce je použita tak, aby vyhovovala manipulaci s materiálem a umožnila opakované podávání, což výrazně šetří dobu nabíjení, zlepšuje výrobní kapacitu a snižuje výrobní náklady. Je aplikována bezmotorová konstrukce, která umožňuje nejen použití s běžnými rovnačkami, ale také optimální výkon s vysokorychlostní rovnačkou.

		TMT-200	TMT-300	TMT-400	TMT-500	TMT-600
Maximální šířka	mm	200	300	400	500	600
Tloušťka materiálu	mm	0,2-1,5	0,2-1,5	0,2-1,5	0,2-1,5	0,2-1,5
Hmotnost materiálu	mm	1000x2	2000x2	3000x2	4000x2	5000x2
Vnitřní průměr válečku	mm	450-530	450-530	450-530	450-530	450-530
Maximální vnější průměr válce	mm	1200	1200	1200	1200	1200

5. Rovnačka typu S

popis výkonu

Rovnačka typu S nebo U s procesem "elektrický signál---> PC---> invertor---> změna rychlosti", umožňující plnou synchronizaci s lisem s rychlostí až cca 60m/min. Model je vybaven dvouhlavovým materiálovým rámem, který se snadno ovládá a lze jej zcela synchronizovat s vysokorychlostním lisem. Použití ozubeného podavače nabízí lepší výkon.

		SLQ-200 SLQ-300	SLQ-400 SLQ-500 SLQ-600
Maximální šířka	mm	200 300	400 500 600
Tloušťka materiálu	mm	0 3- 1.6
Vnitřní průměr válečku	mm	1200
Rychlost vyrovnání	m/min	60
Motor	HP	2 2	3 5 75
Woå ¤ng napětí		ACtřífázový22 0Væˆ–ACtřífázový380V	AC třífázový 220V nebo AC třífázový 380V
