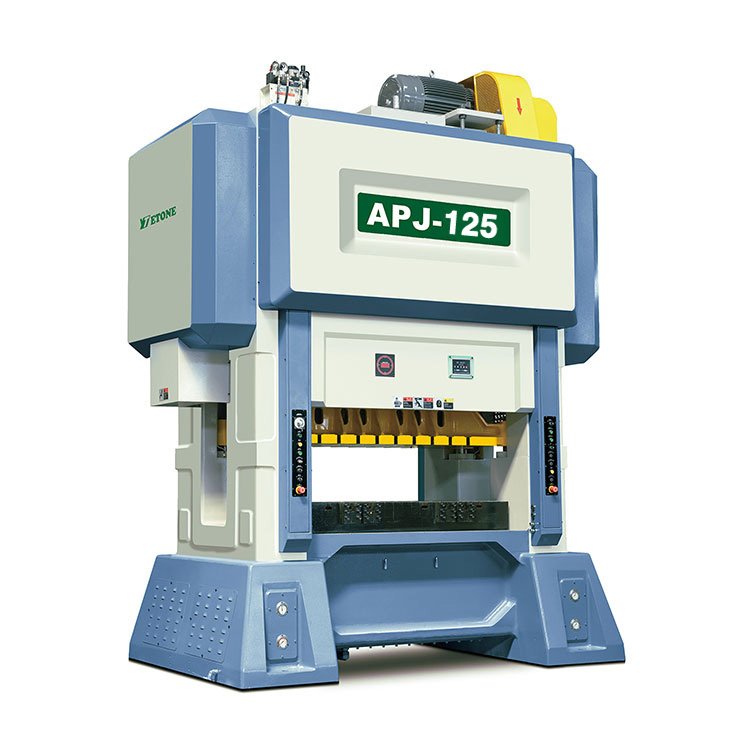

Jádro motoru Vysokorychlostní laminovací lis
1. Popis produktu
Vhodné pro použití při lisování samonýtovacího železného jádra vysoce energeticky účinných průmyslových motorů, motorů nových energetických vozidel a kompresorových motorů. Ty mohou vyžadovat dokonalé tvarování. Kromě toho může být přidána automatizovaná přenosová výrobní linka pro zvýšení produktivity.
2. Aplikace:
Lisování samonýtovacího železného jádra vysoce energeticky účinného průmyslového motoru, motoru nového energetického vozidla a motoru kompresoru.
3. Funkce vysokorychlostního lisování
1. Vysoká tuhost
Vysoká tuhost, vysoce přesný rám, svařený ocelovým plechem a po tepelném zpracování eliminují vnitřní pnutí lůžka.
2. Provozní stabilita a bezpečnost
Spojková/brzdová zařízení jsou vysoce citlivá, vysokorychlostní přesný laminovací lis spojený s mezinárodními špičkovými dvojitými elektromagnetickými ventily a zařízeními na ochranu proti přetížení, aby byla zajištěna přesnost a bezpečnost provozu a zastavení jezdce.Nastavovací mechanismus jezdce má vysokou přesnost a seřizovací výroba je bezpečnější a rychlejší.
3. Vysoká přesnost
Klikový hřídel, ozubené kolo, ozubená hřídel a další třecí díly jsou před broušením kaleny a tepelně zpracovány. Mají vysokou odolnost proti opotřebení a vyvážení, stabilní výkon a zajišťují kvalitu a životnost razníku.
4. Vysokorychlostní precizní laminování Automatizace zpracování lisu
Lze jej spojit s jakýmkoli automatickým podávacím mechanismem pro automatizaci výroby, snížení nákladů a zvýšení efektivity.
4. Specifikace:
|
|
APJ-220 |
APJ-300 |
APJ-350 |
APJ-400 |
APJ-450 |
Tonáž |
tón |
220 |
300 |
350 |
400 |
450 |
Cestovat |
mm |
30 |
30 |
30 |
30-50 |
30-50 |
Počet úhozů za minutu |
s.p.m |
150-600 |
150-400 |
150-350 |
150-350 |
150-300 |
Nižší velikost stolu |
mm |
1900x1000 |
2200x1000 |
2400x1000 |
2800x1200 |
3000 x 1200 |
Zaslepovací otvor |
mm |
1400x300 |
2000x300 |
2200x300 |
2200x400 |
2500x400 |
Plocha posuvného bloku |
mm |
1900x750 |
2200 x 900 |
2400 x 900 |
2800x1100 |
3000 x 1100 |
Zdvih nastavení výšky matrice |
mm |
370-420 |
400-450 |
400-450 |
420-480 |
450-500 |
Motor nastavení výšky matrice |
kw |
1.5 |
2.2 |
2.2 |
3.7 |
3.7 |
Výška krmné linky |
mm |
200 so 50 |
210 so 50 |
210 mistr 50 |
220 so 50 |
270 so 50 |
Hlavní motor |
kw |
45 |
55 |
55 |
75 |
75 |
5. Standardní příslušenství stroje
1 Mazací systém: aplikujte vysokotlaký olej ze středu klikového hřídele (Japonsko SHOWA)
Řídicí systém 2PLC: poskytuje řezací signály
3Ložisko: NSK Japonsko
4Atomizér oleje: SMC Japan
5Vzduchový spínač a stykač: Schnede France
6Olejové těsnění: NOK Japonsko
7 Návrh systému automatického vyvažování
8Elektronický systém nastavení posuvu
Operační stůl 9T-Mobile
10Hydraulické uzamykací zařízení posuvu
11Detektor zakončení materiálu
12Střídač:
13 Ventil elektrické spojky
14Struktura spojky: (OMPI Itálie)
15Relé: Omron
16 Zobrazení úhlu a rychlosti: TOYO
17Tlakový spoj: ARK Korea
18Klikový hřídel: SNCM8, Broušení: AKS Japan
19Automatické tepelné vyvažování v mikroposuvné poloze beran/jezdec
20 Detektor Miss-Feed
21Box na nářadí s expedicí stroje1
6. Standardní příslušenství:
1 vysokorychlostní podavač převodů (výběr šířky: 150/200/300/400)
2Odvíječ dvojitých hlav
3 žehlička se smyčkou S (výběr šířky: 200/300/400)
4Automatické olejové zařízení zemřít
5 Auto Power Die Lifer systém:
Systém 6Die Arm: 2 ks
7Antivibrační systém
8Ovladač skluzu:
9 Instalační systém solenoidového ventilu: 10 ks
