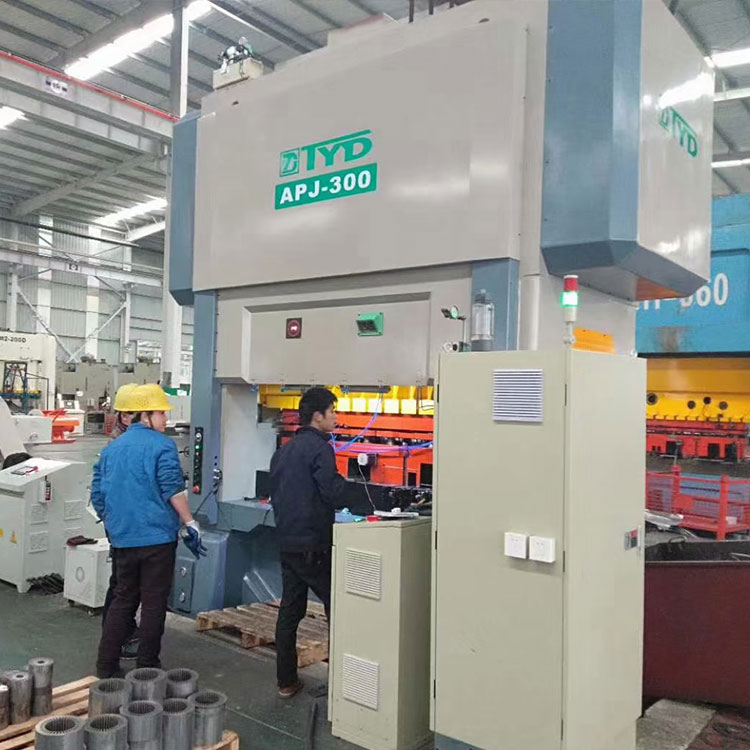

Vysokorychlostní lis
Řada APJ je vysokorychlostní dvouklikové lisy určené pro vrstvené rotory a statory elektromotorů. Zachovává stabilní a efektivní funkci lisování statoru a rotoru velkých rozměrů, laminování pro generátorový motor a průmyslový motor. Je speciálně pro výrobu motoru pro domácí spotřebiče, motoru elektrického nářadí, motoru ventilátoru, automatického motoru, motoru čerpadla, stejnosměrného bezkomutátorového motoru, stejnosměrného motoru atd.
2.Funkce vysokorychlostního lisu
1. Vysoká tuhost
Vysoká tuhost, vysoce přesný rám, svařený ocelovým plechem a po tepelném zpracování eliminují vnitřní pnutí lůžka.
2. Rovnováha gravitačního centra
Střed převodovky a střed celého stroje bývají stejné, aby byla zajištěna přesnost a stabilita lisování.
3. Provozní stabilita a bezpečnost
Spojková/brzdová zařízení jsou vysoce citlivá, vysokorychlostní precizní laminovací lis spojený s mezinárodními špičkovými dvojitými elektromagnetickými ventily a zařízeními na ochranu proti přetížení, aby byla zajištěna přesnost a bezpečnost provozu a zastavení jezdce.
Nastavovací mechanismus jezdce má vysokou přesnost a seřizovací výroba je bezpečnější a rychlejší.
4. Vysoká přesnost
Klikový hřídel, ozubené kolo, ozubená hřídel a další třecí díly jsou před broušením kaleny a tepelně zpracovány. Mají vysokou odolnost proti opotřebení a vyvážení, stabilní výkon a zajišťují kvalitu a životnost razníku.
5. Vysokorychlostní přesná laminace Automatizace zpracování lisu
Lze jej spojit s jakýmkoli automatickým podávacím mechanismem pro automatizaci výroby, snížení nákladů a zvýšení efektivity.
|
|

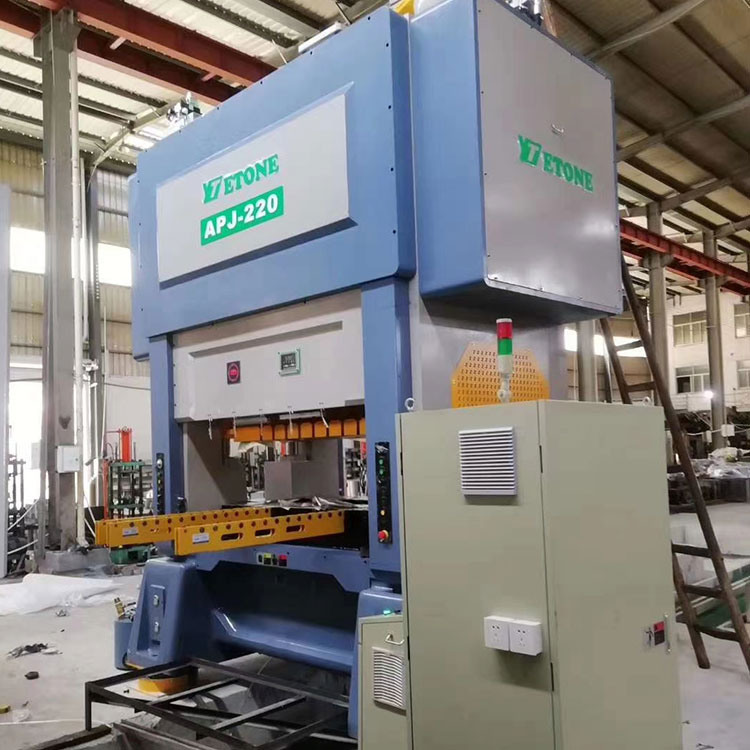

APJ-220 |

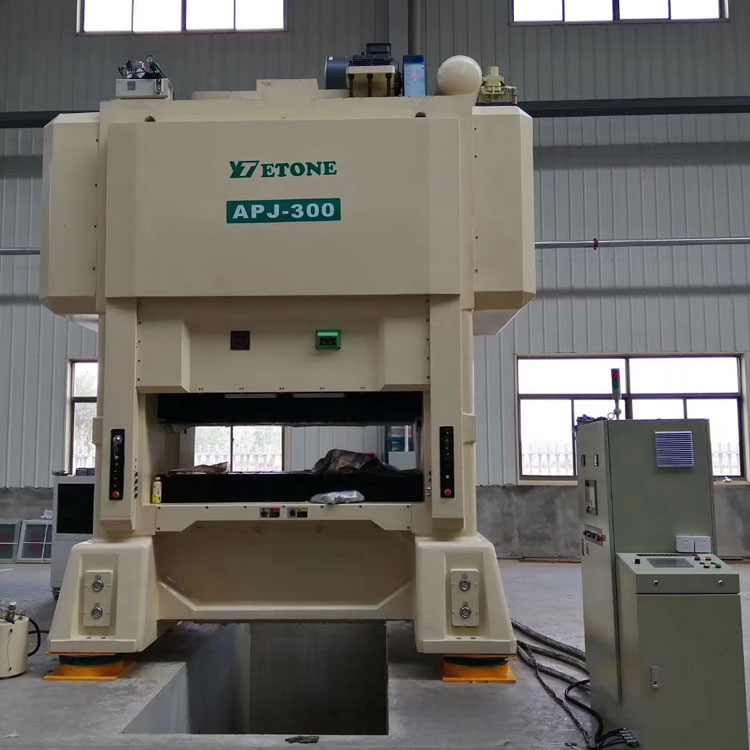

APJ-300 |
APJ-350 |
APJ-400 |
APJ-450 |
Tonáž |
tón |
220 |
300 |
350 |
400 |
450 |
Cestovat |
mm |
30 |
30 |
30 |
30-50 |
30-50 |
Počet úderů za minutu |
s.p.m |
150-600 |
150-400 |
150-350 |
150-350 |
150-300 |
Nižší velikost stolu |
mm |
1900x1000 |
2200x1000 |
2400x1000 |
2800 x 1200 |
3000 x 1200 |
Zaslepovací otvor |
mm |
1400x300 |
2000x300 |
2200 x 300 |
2200 x 400 |
2500x400 |
Oblast posuvného bloku |
mm |
1900x750 |
2200 x 900 |
2400 x 900 |
2800 x 1100 |
3000 x 1100 |
Zdvih nastavení výšky matrice |
mm |
370-420 |
400-450 |
400-450 |
420-480 |
450-500 |
Motor nastavení výšky matrice |
kw |
1.5 |
2.2 |
2.2 |
3.7 |
3.7 |
Výška krmné linky |
mm |
200 土50 |
210 土50 |
210士50 |
220 土50 |
270 土50 |
Hlavní motor |
kw |
45 |
55 |
55 |
75 |
75 |
3. Standardní příslušenství stroje
1 Mazací systém: aplikujte vysokotlaký olej ze středu klikového hřídele(Japonsko SHOWA)
2 Řídicí systém PLC: poskytuje řezací signály
3 Ložisko: NSK Japonsko
4 Rozprašovač oleje: SMC Japan
5 Vzduchový spínač a stykač: Schnede France
6 Olejové těsnění: NOK Japonsko
7 Návrh systému automatického vyvažování
8 Elektronický systém nastavení posuvu
9 Operační stůl T-Mobile
10 Hydraulické zajišťovací zařízení šoupátka
11 Detektor konce materiálu
12 Invertor:
13 Ventil elektrické spojky
14 Struktura spojky: (OMPI Itálie)
15 Relé: Omron
16 Zobrazení úhlu a rychlosti: TOYO
17 Spoj tlaku vzduchu: ARK Korea
18 Klikový hřídel: SNCM8, Broušení: AKS Japonsko
19 Auto-Thermal Balancing v mikroposuvné poloze beran/jezdec
20 Detektor Miss-Feed
21 Box na nářadí s přepravou stroje 1
4. Standardní příslušenství:
1 vysokorychlostní podavač ozubených kol (volba šířky: 150/200/300/400)
2 Odvíječ s dvojitou hlavou
3 žehlička se smyčkou S (volba šířky: 200/300/400)
4 Automatické olejové zařízení k odumření
5 Auto Power Die Lifer systém:
Systém 6 zápustkových ramen: 2 ks
7 Antivibrační systém
8 ovladač skluzu:
9 Instalační systém solenoidového ventilu: 10 ks
5.Volitelné příslušenství
1. Detektor spodní mrtvoly
2. Rychloupínací zařízení matrice
3. Bezpečnostní dveře
4. Ostatní
