Pracovní princip dvojitého klikového lisování Punch Press

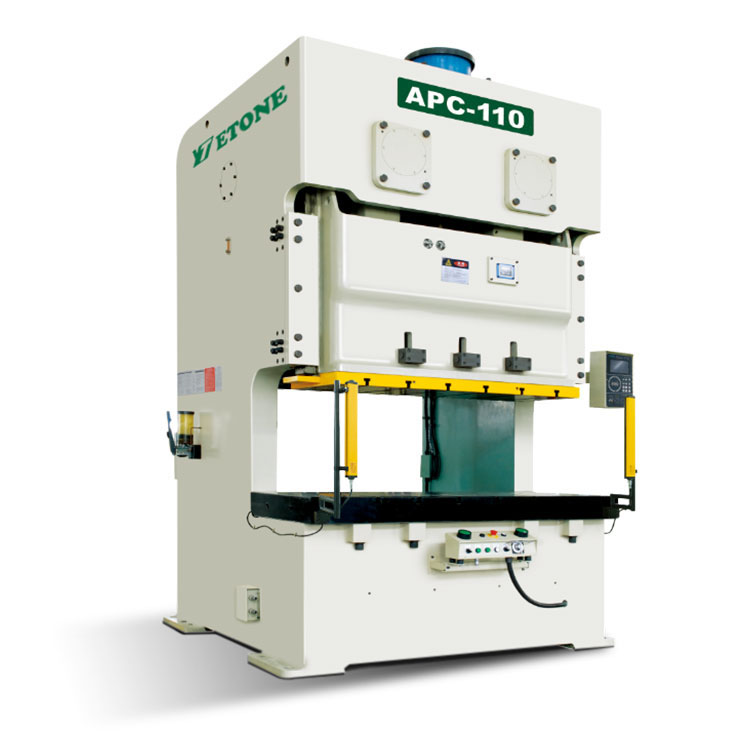

Dvojitý klikový lisování punch lisje druh vybavení běžně používaného pro kovové razítko a formování. Jeho pracovní princip je založen na mechanickém přenosovém systému, který převádí rotační pohyb na nárazovou sílu prostřednictvím klikového mechanismu, který se používá pro razítko, formování a další práci.

Pracovní principDvojitý klikový lisování punch lis:

Funkce mechanismu kliky: Jádrovou součástí lisu s dvojitým klikem jsou dvě kliky připojené k sobě navzájem. Když motor řídí vřeteno, aby se otáčel, vnější klika řídí vnitřní kliku, aby se pohybovala skrz klikový hřídel a spojovací tyč, a vnitřní klika je připojena k úderu a nakonec úder aplikuje tlak na obrobku.

Konverze pohybu kliku: Motor přenáší rotační pohyb na vnější kliku a pohyb vnější kliky pohání vnitřní kliku, aby se provedl kruhový pohyb. Pohybem vnitřní kliky produkuje úder lineární reciprokační pohyb, tj. Napadení dopadu nahoru a dolů a nakonec dokončí razítko kovového listu.

Účinek nárazové síly: Navrhováním geometrického tvaru kliky lze upravit úder, rychlost a síla úderu. Během pracovního procesu bude punč vyvíjet určitý tlak na obrobku, aby kovový plech do požadovaného tvaru nebo velikosti udeřil.

Proces lisování: Horní matrice a dolní matrice jsou stanoveny na horní a dolní části punčového lisu a obrobku je umístěno na dolní matrici.

Po spuštění klikového mechanismu se punč pohybuje dolů, stiskne obrobek a vytvoří požadovaný produkt skrz matrici.

Po dokončení děrování se punč stoupá a horní matrice je oddělena od dolní matrice, což je vhodné pro odstranění hotového produktu a provedení další operace děrování.

Hlavní rysy:

Vysoká účinnost: Díky návrhu pohybu dvojité kliky může punčový lis vytvořit velkou nárazovou sílu, která je vhodná pro hromadnou výrobu.

Velká děrovací síla: Vzhledem k přenosovému režimu mechanismu dvojitého kliku může poskytnout velký pracovní tlak, který je vhodný pro děrování tlustých desek nebo vysoce pevných materiálů.

Hladký provoz: Tisk s dvojitým klikem probíhá relativně hladce, což může snížit mechanické opotřebení a zvýšit životnost zařízení.

Obecně,Dvojitý klikový lisování punch lisPřevážně převádí rotační pohyb na nárazovou sílu prostřednictvím klikového mechanismu, který je vhodný pro razítko, formování a další procesy při zpracování kovů.
